Robot Kimpalan Rel Tanah 7-Paksi: Luaskan Jangkauan & Tingkatkan ROI

Sistem robot kimpalan rel darat 7 paksi mengintegrasikan paksi ke-7 bermotor (rel darat linear berketepatan tinggi) di bawah lengan robot artikulasi 6 paksi standard. Dengan melanjutkan jejari operasi daripada 2–3 meter konvensional kepada lebih 10–30 meter, ia menyelesaikan isu jurang bahagian dan ketidakselarasan kualiti yang lazim bagi kimpalan robot manual dan standard pada bahan kerja yang lebih panjang (cth., rasuk keluli struktur, boom kren dan rangka bawah gerabak kereta api). Sesuai untuk komponen keluli dengan akses atas atau sisi terbuka pada kedudukan kimpalan, dengan ketebalan plat pada satu sisi daripada 6 mm hingga 30 mm. Menampilkan penyegerakan berbilang stesen dan gerakan berbilang paksi berketepatan tinggi, sistem ini meningkatkan kecekapan kimpalan sebanyak 50-80%, berfungsi sebagai aset teras ROI tinggi untuk automasi pembuatan berat.

1. Apakah Robot Kimpalan Rel Tanah 7-Paksi?

Dalam automasi perindustrian moden, robot kimpalan artikulasi 6 paksi standard menawarkan kebolehgerakan yang tinggi, tetapi sampul kerjanya dihadkan sepenuhnya oleh jangkauan lengan (biasanya antara 1.4 m dan 3.1 m). Apabila membuat komponen berat yang besar atau memanjang, robot 6 paksi tunggal tidak boleh meliputi keseluruhan laluan kimpalan dalam satu persediaan.

Sistem robot kimpalan rel darat 7 paksi (juga dikenali sebagai sistem landasan linear paksi ke-7 yang dipasang di darat) mengatasi had jangkauan ini. Ia terdiri daripada empat modul bersepadu:

Lengan Robot Artikulasi 6-Paksi: Mengendalikan orientasi obor, pemasangan jahitan yang kompleks dan kawalan mikro-trajektori yang tepat.

Paksi ke-7 Tanah (Sistem Landasan Linear): Berfungsi sebagai tapak mudah alih untuk robot. Dibina dengan katil keluli dikimpal dengan ketegaran tinggi, rel panduan linear ketepatan dan pemacu rak-dan-pinion tugas berat, ia membolehkan terjemahan rentang panjang di sepanjang paksi-X.

Pakej Kimpalan & Pelaksanaan: Mengintegrasikan bekalan kuasa kimpalan berprestasi tinggi (MIG/MAG, TIG atau Laser/Hibrid), stesen pembersihan obor dan pemotongan wayar automatik dan obor yang disejukkan dengan air.

Pengawal Induk Pusat: Menyokong pengimportan model CAD 3D dan pengaturcaraan luar talian (OLP). Pengawal menjana laluan alat secara automatik, mengekstrak lipit kimpalan dan memadankan parameter proses dengan satu klik. Penjejakan arka masa nyata memastikan konsistensi kimpalan sambil membenarkan penggunaan operator yang fleksibel.

2. Tiga Kelebihan Teras Robot Kimpalan 7-Paksi

2.1. Pengembangan Panjang Tanpa Had & Kimpalan Panjang Tanpa Lancar

Kaedah tradisional untuk bahan kerja yang panjangnya melebihi 10 meter bergantung pada penempatan semula manual atau berbilang robot tetap, yang menyebabkan kecacatan kimpalan seperti gangguan arka, kemasukan sanga dan kekurangan gabungan pada sambungan bahagian. Mesin kimpalan 7 paksi menawarkan panjang trek yang boleh disesuaikan untuk dipadankan dengan dimensi kemudahan, membolehkan kimpalan laluan tunggal berterusan pada struktur bersaiz besar.

2.2. Aliran Kerja Selari Berbilang Stesen (Satu Operator untuk Berbilang Zon Kerja)

Untuk memaksimumkan penggunaan peralatan, sistem ini menampung berbilang bahan kerja secara serentak dalam satu persediaan, menjana laluan kimpalan serta-merta untuk pemprosesan tanpa gangguan:

Peruntukan Stesen Berjujukan: Membahagikan panjang rel linear kepada 2–4 zon kerja bebas (Stesen A, Stesen B, Stesen C).

Kecekapan Selari: Semasa robot mengimpal secara automatik di Stesen A, pengendali memuat, menjajarkan dan mengapit komponen seterusnya di Stesen B.

Sifar Masa Henti Mesin: Menghilangkan masa menunggu terbiar semasa pemuatan dan pemunggahan manual, meningkatkan Keberkesanan Peralatan Keseluruhan (OEE) kepada lebih 85%.

2.3. Penjejakan Adaptif & Pemadanan Proses Automatik Berketepatan Tinggi

Kebolehsuaian Toleransi Pemasangan: Penjejakan ketepatan mengendalikan toleransi pemasangan sehingga ±25 mm. Pelbagai mod pengimbasan menyesuaikan diri dengan geometri sambungan yang pelbagai (punggung, pusingan, fillet, dll.).

Kelajuan Perjalanan: 40m/min

Kebolehulangan: Dalam lingkungan ±0.05 mm hingga ±0.1 mm.

3. Bagaimana pula dengan Robot Kimpalan Laser Aore ?

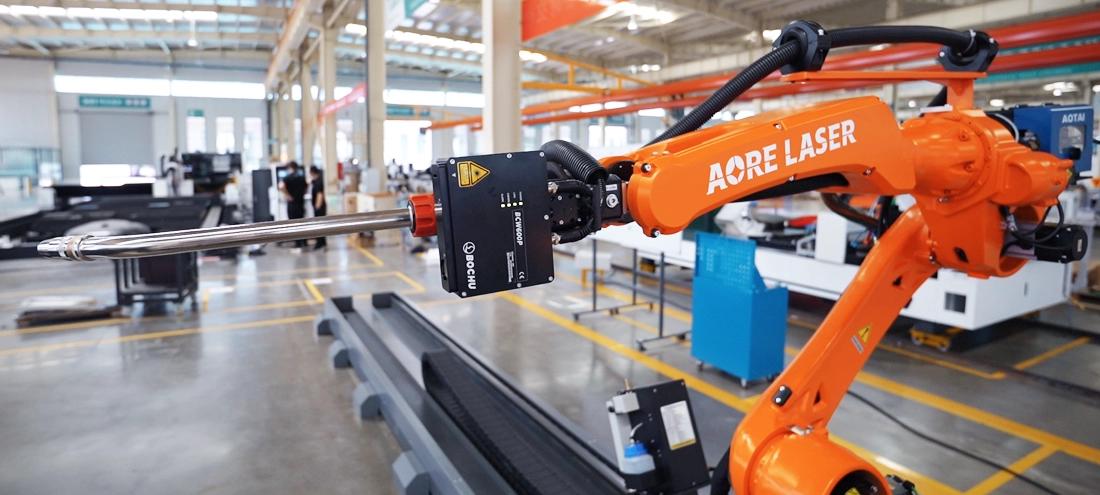

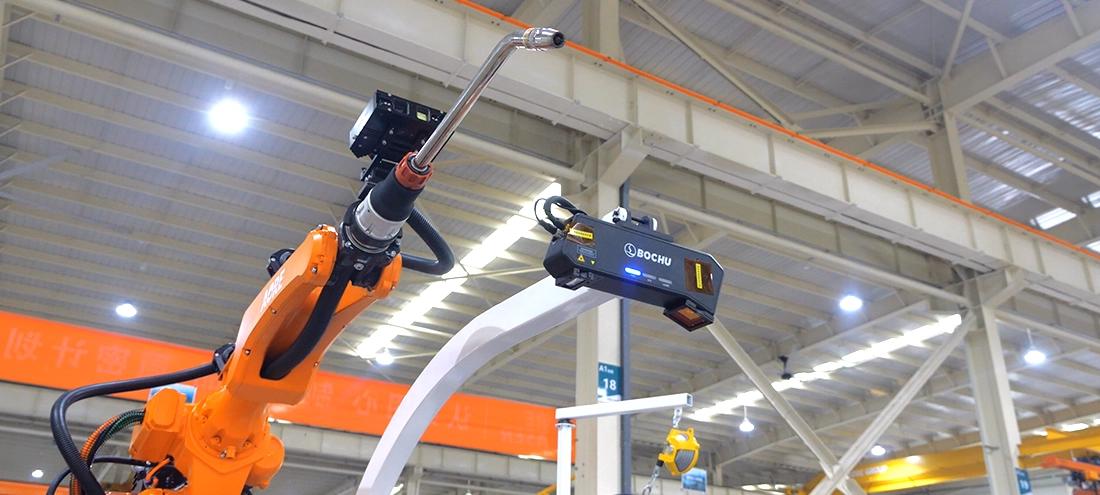

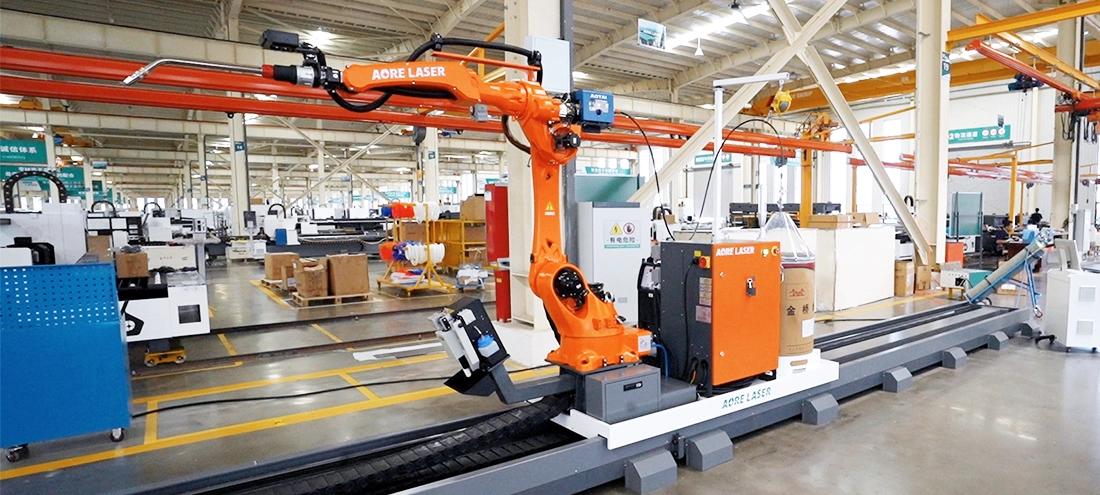

Stesen kerja pintar Aore Laser A-W7 dilengkapi dengan sistem kimpalan bebas-steach Bochu dan pencari jahitan medan pandangan besar Bochu. Ia mengimport fail model 3D secara langsung daripada Tekla, SOLIDWORKS atau UG, memadankan parameter proses kimpalan, mengenal pasti kedudukan kimpalan yang tepat secara automatik dan menjana proses kimpalan yang dioptimumkan untuk pelaksanaan. Paksi bergerak jenis trek lantai meningkatkan kebolehsuaian kepada panjang bahan kerja dan robot boleh berfungsi secara berkoordinasi dengan trek untuk mengimpal jahitan panjang dalam satu laluan.

Pengurang bertetulang dengan reka bentuk nisbah pengurangan yang tinggi meningkatkan ketepatan kawalan.

Struktur berongga pada Paksi 4 menggunakan galas sentuhan sudut berganda dan bukannya struktur konvensional, meningkatkan ketegaran sokongan sendi.

Paksi 4 dan 6 dilengkapi dengan mekanisme pelarasan backlash gear khusus untuk ketepatan sambungan yang lebih tinggi.

Pergelangan tangan direka bentuk semula menjadi struktur berbentuk U untuk ketegaran yang lebih baik.

Struktur pengurangan hingar khas pada pergelangan tangan memastikan hingar operasi yang lebih rendah.

Ciri-ciri di atas meningkatkan kestabilan gerakan robot kimpalan jangkauan lanjutan dengan ketara, manakala pergelangan tangan yang dipendekkan meningkatkan fleksibiliti.

4. Soalan Lazim (FAQ)

S1: Bolehkah paksi ke-7 bergerak pada masa yang sama lengan robot sedang mengimpal?

A: Ya. Paksi ke-7 beroperasi sebagai paksi servo yang disegerakkan sepenuhnya. Pengawal induk melaraskan kelajuan perjalanan secara automatik supaya obor kimpalan mengekalkan kelajuan dan sudut yang malar relatif kepada sambungan, walaupun semasa bergerak di sepanjang rel.

S2: Apakah ketepatan kedudukan tipikal robot kimpalan A-W7?

A: Robot kimpalan A-W7 berkualiti tinggi yang menggunakan pemacu rak-dan-pinion heliks dan panduan linear menawarkan kebolehulangan ±0.05 mm, yang memenuhi sepenuhnya piawaian kimpalan industri yang ketat.

S3: Bagaimanakah mesin kimpalan rel tanah berbanding dengan gantry atas?

A: Robot kimpalan 7 paksi lebih mudah dipasang, kosnya lebih rendah dan menawarkan kestabilan yang tinggi. Gantry atas lebih diutamakan apabila ruang lantai sempit atau apabila kren atas yang berat memerlukan akses lantai tanpa halangan.

5. Ringkasan

Sistem robot kimpalan 7 paksi menyelesaikan had jangkauan fizikal robot perindustrian standard. Dengan menggabungkan lengan 6 paksi dengan tapak linear perjalanan panjang, pembuat fabrikasi berat boleh mencapai kualiti kimpalan yang konsisten, mengurangkan kebergantungan buruh dan meningkatkan output pengeluaran harian dengan ketara.
